上週我們的「裝修流程最強攻略」寫到了關於水電的前期準備,以及如何實現全房wifi,希望對裝修正在經歷這一步的同學們提供一點幫助。


點擊圖片即可回顧


前期準備做得充足了,後期當然就得好好檢查按照當時的想法做對、做好,那麼,今天我們就好好來看看水電施工以及驗收。


「水電施工詳解」


#1.電路

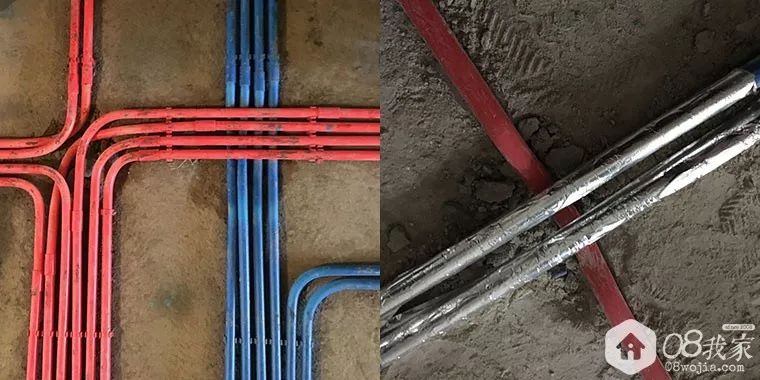

強弱電間距30釐米以上,強弱電交叉部分使用錫箔紙包裹處理

因為電流通過就會產生磁場,磁場會干擾弱電信號,用錫箔紙包起來可以屏蔽外面的磁場。如果本身網線帶屏蔽,則可不包錫箔紙。


強弱按規定穿線

電每根套管內電線不能超過3根,弱電走線都必須是單管單線網線、電視信號線統稱為弱電線,因為弱電線的線徑很粗,穿同一根抽不動,後期無法換線。

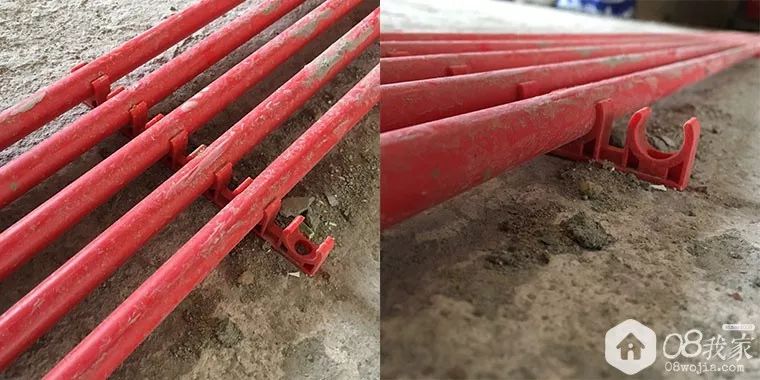

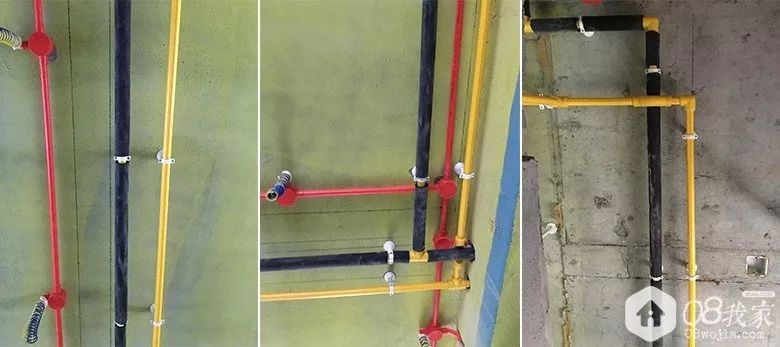

線管固定用U型卡

這種卡子固定後,線管是懸空的。磁磚鋪貼時砂漿可以滲透到縫隙裡面,降低空鼓的機率。

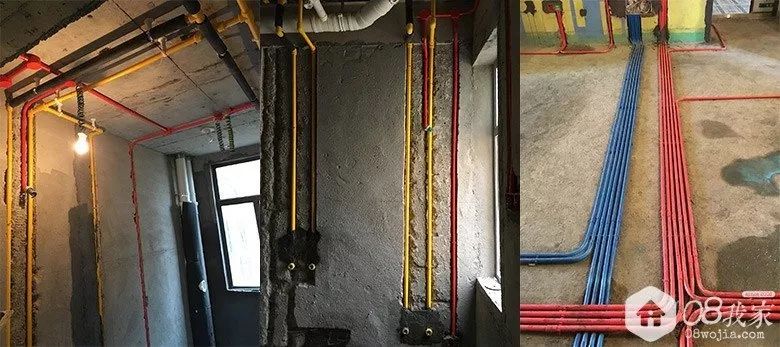

牆面必須橫平豎直,嚴禁走斜線

地面走線有橫平豎直的,也有點對點拉斜線的工藝;橫平豎直的走線更美觀,而點對點的走線更省材。

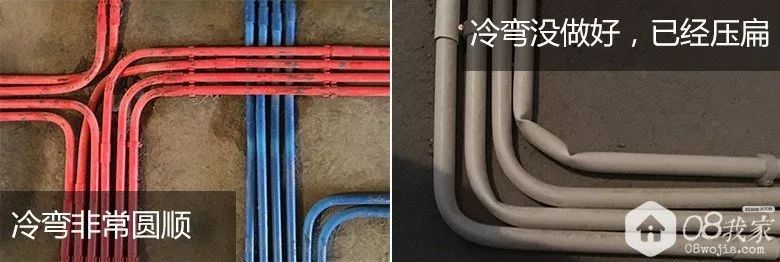

冷彎要圓順

圓順的冷彎才能確保活線。如果冷彎沒做好,要麼是線管質量不好,要麼是師傅手藝不佳。彎管數量不能太多,否則可能導致線路無法扯動,建議一根電線的冷彎不超過3個。

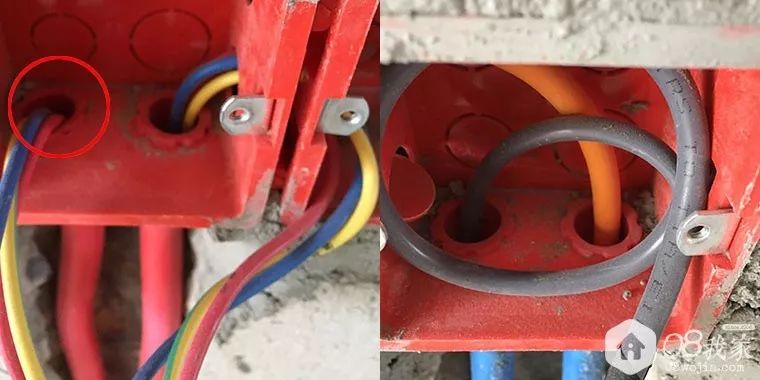

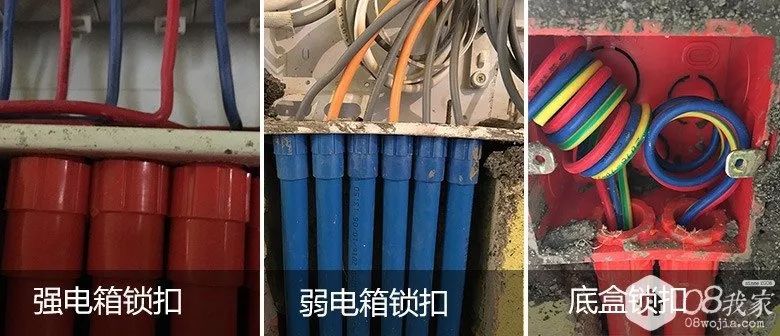

全房線管套鎖釦入盒

鎖釦入盒是為了確保是電線是活線。有的師傅會直接把電線埋在水泥槽中,或套黃臘管,這兩種都會導致後期電線無法更換,也就是所謂的死線。而且線管裁剪的時候會有一個刃口,如果刃口過於鋒利,穿電線的時候,刃口有可能把電線外面的絕緣層磨壞,導致電線裸露,增加漏電的風險。線管套上鎖釦,就可以規避這個風險。

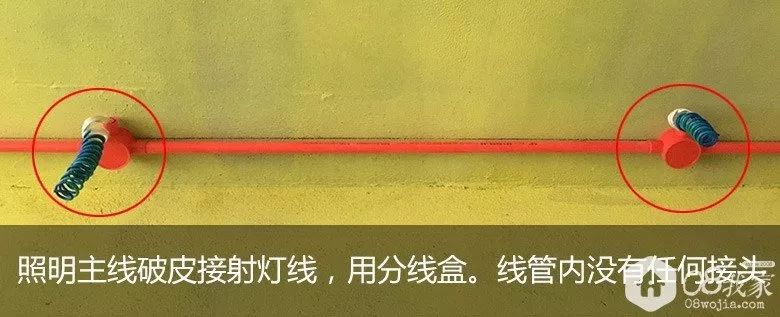

電線管內不能有接頭

電線接頭的地方和射燈、筒燈位置要使用分線盒。

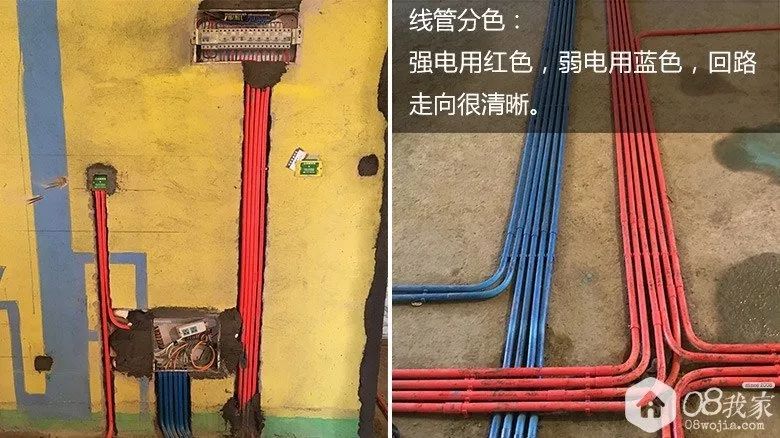

強弱電線管要分色處理

強電線管用紅色,弱電線管用藍色,分色的作用是便於後期燈具安裝以及檢修。

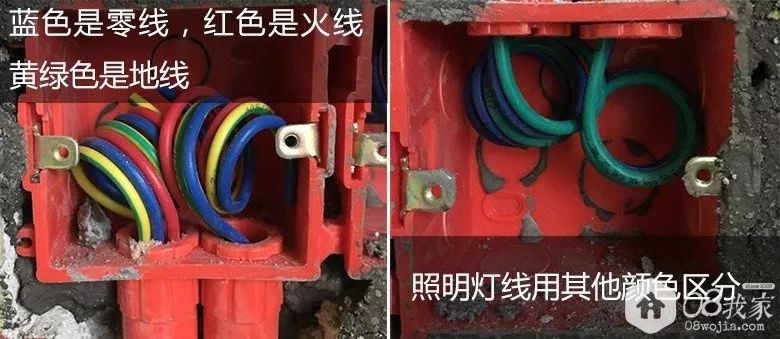

強弱電線也需分色

線管內電線分色(紅色火線、藍色零線、黃綠色地線);燈線則使用同一個種顏色電線區分。作用同樣是便於後期燈具安裝以及檢修。

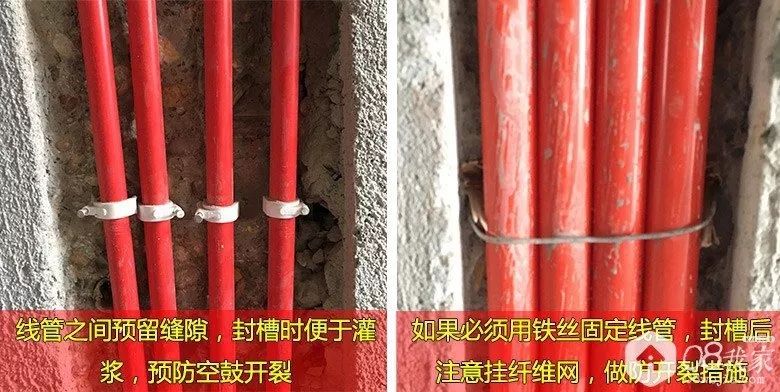

線管之間要預留縫隙

縫隙一般是1.5cm左右。牆面開槽,尤其是在強電箱下線管較多的位置,線管間預留1.2-1.5cm寬的縫隙,隔開的縫隙便於水泥灌漿,防止牆面空鼓開裂。

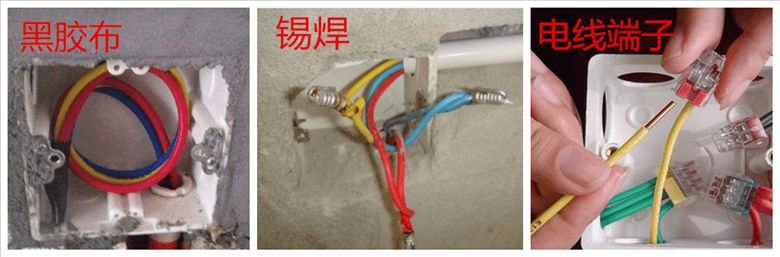

分線盒內的電線接頭需做好保護

電線接頭用接線端子或錫焊連接,儘量不用黑膠布。黑膠布操作簡易,但不安全,電線電阻大的時候,容易燒壞;錫焊工藝能顯著增加接頭的接觸面積,減少接觸電阻,防止接頭因發熱而氧化,但比較費工,接5個端子的時間才能焊1個接頭,對師傅的焊接水平有要求,現場操作也有安全隱患;接線端子美觀、安全,易施工,易維護,由絕緣材料製成,師傅無需工具即可操作,比傳統的連接方式效率提高80%以上。安裝、測試、檢修都很方便。


#2.水路

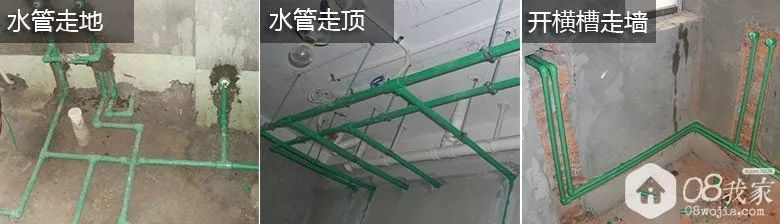

水路儘量走頂或走牆,少用走地

走頂,地面不需要開槽,不會破壞地面防水。萬一有漏水可以及時發現,避免禍及樓下。缺點是比較耗材,走頂水管要購買吊卡固定。另外房間要吊頂。走地雖然比較省材,但安裝時會破壞地面防水。萬一發生漏水現象,不能及時發現,維修麻煩。


保溫棉

水路走頂,熱水管必須包保溫棉,作用一是保溫,作用二是防止冷凝水滴落;冷熱水管間距為15cm,並專業吊卡固定。

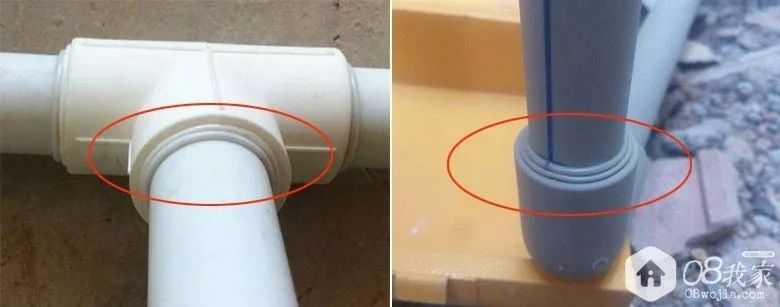

“雙眼皮”

水管一般是用熱熔焊接,焊接工藝到位的話,連接位置會呈現“雙眼皮”的效果。

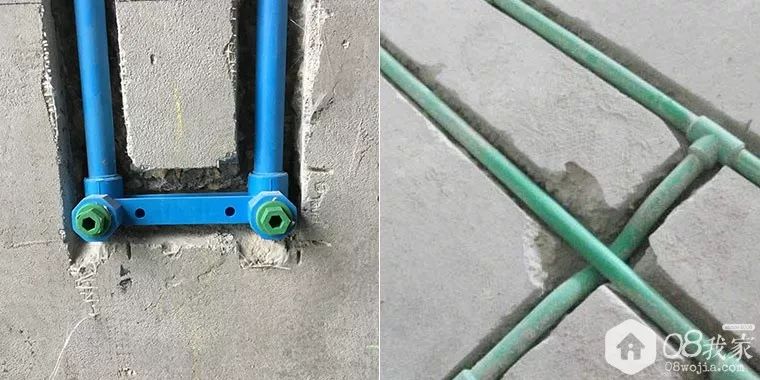

出水口要保持直線

花灑的冷熱出水口要保持在一個平面和一條直線,可用雙聯內絲接頭。全房水管也要保持在一個平面,能有效降低找平的厚度,可用過橋彎。

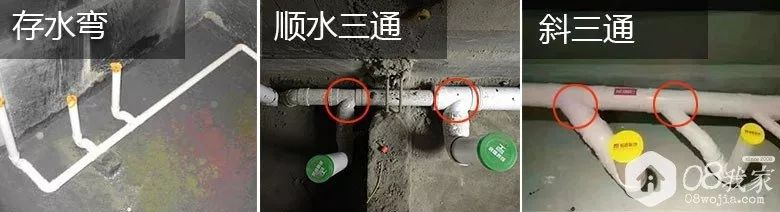

存水彎

地漏、面盆和蹲便等排水點要做存水彎,防止返臭。排水管三通建議做順水三通或斜三通,排水更順暢。


#2.水電和暖通的銜接



水電和地暖(或暖氣片)、中央空調風管機)、新風哪個先進場?

中央空調先進場,將設備安裝好,開好孔;同時新風進場測量,開好管道孔。

接著水電進場,將各設備需要的電源佈線布管,最後地暖進場。


水電和地暖(或暖氣片)、中央空調(或風管機)、新風如何銜接?

水電進場前,先要固定中央空調和新風系統主機,管道走到每個需要的房間。新風和水電的布管哪個先行哪個後行,需新風安裝人員和項目經理現場討論。


水電進場當天,最好能請採暖公司的設計師一起過來,現場確定施工方案和確定管路走向。


「水電如何驗收」


水電驗收一般是什麼時候?

水電全部施工完成,沒有封槽之前開始驗收。一旦封好了槽再整改就比較麻煩。

水電完工要如何驗收?

先對照圖紙先檢查,強電、弱電、進水、排水的位置是否正確,是否按定位的時候的確認位置施工,施工過程有沒有漏掉的地方。


強電

1.暗盒是否帶有鎖釦。暗盒固定是否在同一水平線上,強弱電暗盒是否有間距。

2.強電與弱電線管隔開30cm間距。

3.地面管道是否完好,有沒有破管。

4.暗盒裡面的電線頭、是否按要求預留的(一般長度在10-15cm)。

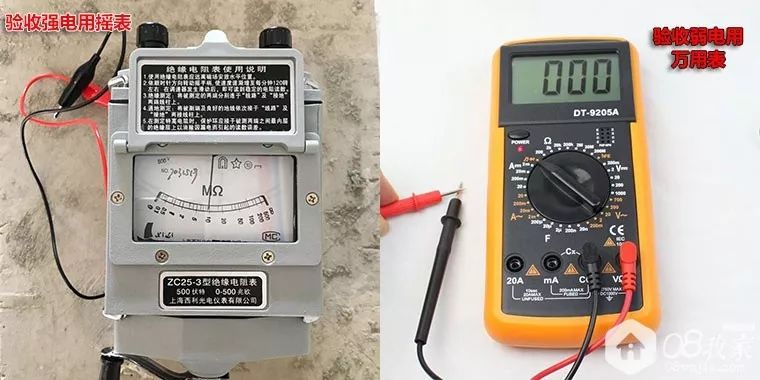

5.插座按每一個迴路通電驗收,照明每一組迴路通電驗收。有條件的情況下可用兆歐表(俗稱搖表)。



弱電驗收攻略

1.所有端口是否完成、可使用萬用表短路驗收。
2.電話線和電視線不能穿在同一根管內,水電路線管不能在同一槽內,強弱電線管也不能同一槽內。

安裝階段,如何檢測插座是否安裝到位?

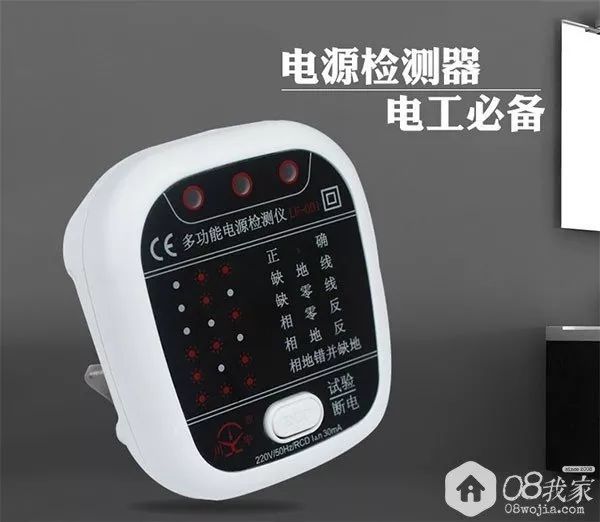

介紹一個能檢測開關插座是否安裝正確的神器,能檢測是否火零線接錯,零地線接錯,缺零線、缺地線等。



排水驗收攻略

下水位置及地漏是否安裝完好、接頭是否全部打膠水、排水管固定、三通安裝是否正確、排水實驗。


進水驗收攻略

1.水管點位是否施工完,熱熔接頭是否合格,特別是淋浴水口間距水平是否規範。

2.冷熱水口是否為左熱右冷,淋浴花灑冷熱水間距為15cm,出水口是否保證水平。

3.線管必須用管卡固定,間距在60cm-80cm之間。

4.地面不能打孔處需用水泥固定。

5.牆面不允許開橫槽距離(承重牆30cm,非承重牆50cm)。

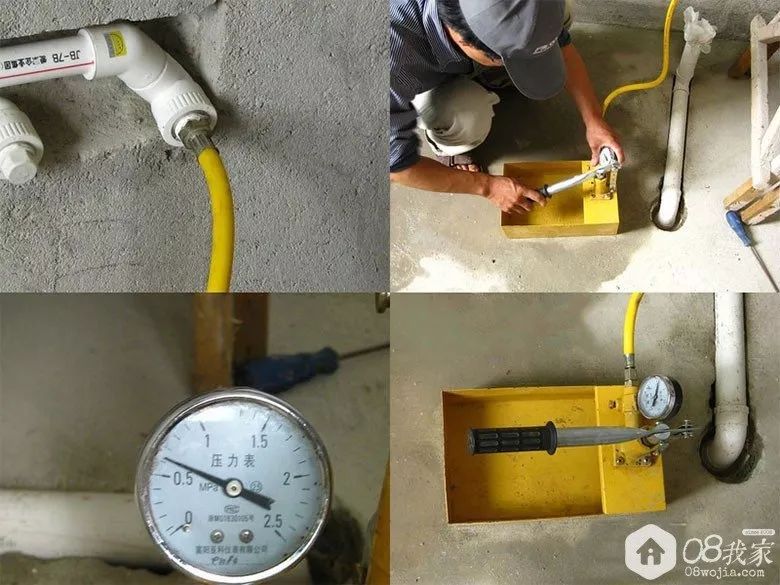

水路打壓攻略

進水管施工後必須進行打壓實驗,打壓8-10公斤(0.8-1MP),30分鐘左右掉壓0.5公斤(0.05MP)以內為合格。
